Mô tả
Cảm biến mức màng CAMLogic – Báo mức vật liệu rắn trong silo
Cảm biến mức màng CAMLogic là thiết bị phát hiện mức vật liệu rắn dựa trên lực tác động lên màng cảm biến. Sản phẩm phục vụ nhu cầu báo mức tại một vị trí xác định, giúp hệ thống nhận biết khi vật liệu đã chạm đến điểm lắp đặt.
Tâm Thịnh Phát hỗ trợ tư vấn, lựa chọn và báo giá thiết bị CAMLogic theo yêu cầu ứng dụng. Khách hàng có thể gửi mã sản phẩm, hình ảnh thiết bị đang sử dụng hoặc thông tin vật liệu để được hỗ trợ kiểm tra.
Cảm biến mức màng CAMLogic là gì?
Cảm biến mức màng CAMLogic, còn gọi là công tắc báo mức dạng màng, sử dụng màng cảm nhận kết hợp với công tắc vi động để phát hiện vật liệu rắn. Hai model được hãng giới thiệu trong nhóm này là MN03 và MN21. Danh mục cảm biến mức màng CAMLogic
Đây là thiết bị báo mức điểm. Tín hiệu cho biết trạng thái tại vị trí lắp, không thể hiện liên tục chiều cao hay phần trăm vật liệu trong toàn bộ silo.
Vì vậy, khi lựa chọn, khách hàng cần xác định rõ mục tiêu: báo đầy, báo cạn hay kiểm tra sự hiện diện của vật liệu tại một vị trí cụ thể.
Nguyên lý hoạt động của cảm biến mức màng CAMLogic
Khi vật liệu tiếp xúc và tạo đủ lực lên màng, màng dịch chuyển, tác động đến công tắc vi động bên trong. Sự thay đổi trạng thái tiếp điểm được sử dụng làm tín hiệu báo mức. Nguyên lý này được CAMLogic áp dụng cho dòng thiết bị báo mức dạng màng.
Trong hệ thống điều khiển, tín hiệu có thể phục vụ cảnh báo hoặc điều khiển cấp liệu thông qua mạch điện phù hợp. Cần đối chiếu định mức tiếp điểm và đầu vào thiết bị nhận tín hiệu trước khi đấu nối.
Cảm biến mức màng CAMLogic MN21
MN21 là model đáng chú ý khi lựa chọn thiết bị mới. Theo thông tin hãng, sản phẩm có vỏ nhôm đúc, kết nối mặt bích và đầu ra công tắc vi động SPDT. Cơ cấu phát hiện mức không cần nguồn cấp riêng.
Thông số tham khảo của MN21
| Hạng mục | Thông tin hãng công bố |
| Vỏ và nắp | Nhôm đúc |
| Kết nối quá trình | Mặt bích |
| Vật liệu màng | EPDM và thép không gỉ AISI 316 |
| Đầu ra | Công tắc vi động SPDT |
| Độ nhạy | Khoảng 10–25 mbar |
| Nhiệt độ môi trường | −20 đến +70°C |
| Nhiệt độ quá trình | −20 đến +70°C |
| Cấp bảo vệ | IP65 |
Thông số trên được tham khảo từ trang sản phẩm CAMLogic MN21. Khi đặt hàng, cần xác nhận cấu hình, phụ kiện và tài liệu tương ứng với mã sản phẩm được báo giá.
CAMLogic MN03 và nhu cầu thay thế
CAMLogic thông báo MN03 đã ngừng sản xuất và được thay thế bằng MN21. Vì vậy, nếu hệ thống đang sử dụng MN03, khách hàng nên gửi ảnh nhãn và thông tin lắp đặt để đối chiếu phương án thay thế. Thông báo trên trang CAMLogic MN03
Không nên mặc định hai model có thể thay trực tiếp trong mọi trường hợp. Cần kiểm tra:
– Kích thước mặt bích và vị trí lỗ bắt vít.
– Không gian lắp đặt.
– Vật liệu màng tiếp xúc.
– Điều kiện nhiệt độ.
– Định mức tiếp điểm và sơ đồ đấu dây.
– Yêu cầu chứng nhận của khu vực sử dụng.
Việc đối chiếu đầy đủ giúp hạn chế thay đổi cơ khí hoặc sửa mạch điện sau khi nhận hàng.
Ứng dụng của cảm biến mức màng CAMLogic
Các vị trí có thể xem xét sử dụng gồm silo, phễu chứa và thùng chứa vật liệu rắn rời. Tuy nhiên, khả năng phát hiện phụ thuộc vào lực vật liệu thực tế tác động lên màng.
Báo mức cao tại phễu chứa
Thiết bị được bố trí tại ngưỡng cần phát hiện. Khi nhận tín hiệu, hệ thống điều khiển có thể phát cảnh báo hoặc thực hiện trình tự dừng cấp liệu theo thiết kế.
Theo dõi mức thấp
Với bố trí phù hợp, tín hiệu tại vị trí lắp có thể hỗ trợ nhận biết vật liệu đã xuống dưới ngưỡng theo dõi. Ứng dụng này cần xem xét khả năng vật liệu bám lại hoặc tạo cầu trong phễu.
Giám sát tại điểm trung chuyển
Công tắc mức có thể được xem xét để phát hiện vật liệu tích tụ tại một điểm trung chuyển. Cần khảo sát hướng dòng chảy và lực va đập trước khi chọn vị trí lắp.
Đối với bột rất nhẹ, vật liệu kết dính hoặc dễ đóng bánh, nên cung cấp mẫu đặc tính vật liệu để đánh giá khả năng tác động và hồi phục của màng.
Cách chọn cảm biến mức màng CAMLogic phù hợp
Xác định đặc tính vật liệu
Khách hàng nên cung cấp tên vật liệu, khối lượng riêng xốp, kích thước hạt và độ ẩm. Ngoài ra, cần mô tả tình trạng bám dính, mài mòn hoặc đóng cục nếu có.
Những thông tin này giúp đánh giá liệu vật liệu có tạo đủ lực lên màng và có rời khỏi bề mặt cảm nhận khi mức giảm hay không.
Xác định mục đích báo mức
Hãy làm rõ thiết bị dùng để báo đầy, báo cạn hay phát hiện tích tụ. Mục đích sử dụng ảnh hưởng đến vị trí lắp và cách xử lý tín hiệu trong tủ điều khiển.
Kiểm tra điều kiện làm việc
Cần cung cấp nhiệt độ vật liệu, nhiệt độ xung quanh và áp suất trong thùng chứa. Với hệ thống nạp bằng khí nén, nên thông báo thêm chu kỳ nạp và biến động áp suất.
Đối chiếu kết nối cơ khí và điện
Khi thay thiết bị cũ, nên gửi ảnh tổng thể, ảnh nhãn và kích thước lắp đặt. Đồng thời, xác định tiếp điểm đang nối với PLC, relay trung gian hay thiết bị khác.
Xác nhận yêu cầu chứng nhận
Nếu sử dụng trong khu vực có bụi dễ cháy hoặc tiếp xúc thực phẩm, cần nêu rõ yêu cầu ngay khi hỏi hàng. Chứng nhận phải được kiểm tra theo cấu hình cụ thể, điều kiện lắp đặt và hồ sơ đi kèm.
Lưu ý khi lắp đặt và vận hành
Trước khi lắp, cần tham khảo hướng dẫn của đúng model và kiểm tra vị trí tiếp xúc với vật liệu.
Một số điểm cần chú ý:
– Tránh để dòng vật liệu rơi mạnh trực tiếp vào màng.
– Kiểm tra độ kín tại mặt bích và đầu vào cáp.
– Đấu dây theo sơ đồ và định mức tiếp điểm.
– Kiểm tra trạng thái báo mức bằng vật liệu thực tế.
– Theo dõi tình trạng bám dính, mòn hoặc hư hỏng của màng.
– Kiểm tra lại chức năng sau khi bảo trì hoặc thay phụ kiện.
Việc chạy thử nên xác nhận cả thời điểm thiết bị tác động và thời điểm trở về trạng thái ban đầu.
Nhà phân phối CAMLogic tại Việt Nam
Tâm Thịnh Phát phân phối cảm biến mức màng CAMLogic chính hãng tại Việt Nam, hỗ trợ khách hàng từ khâu xác định thông số đến lựa chọn model và báo giá.
Cam kết của chúng tôi:
– Sản phẩm chính hãng
– Tư vấn lựa chọn model theo ứng dụng
– Hỗ trợ kiểm tra thông số kỹ thuật
– Giá cạnh tranh
– Cung cấp chứng từ theo yêu cầu
– Giao hàng toàn quốc
– Hỗ trợ kỹ thuật sau bán hàng
Câu hỏi thường gặp:
Cảm biến mức màng CAMLogic có đo liên tục mức silo không?
Không. Đây là thiết bị báo mức tại điểm lắp. Nếu cần hiển thị chiều cao hoặc phần trăm mức liên tục, cần lựa chọn công nghệ đo phù hợp với yêu cầu đó.
Cảm biến mức màng CAMLogic có thể dùng cho mọi loại bột không?
Không nên lựa chọn chỉ dựa trên tên gọi “vật liệu bột”. Cần xem xét khối lượng riêng xốp, độ bám dính và lực tác động tại vị trí lắp.
Khi thay Cảm biến mức màng CAMLogic cần gửi thông tin gì?
Nên gửi ảnh rõ nhãn, ảnh vị trí lắp, kích thước mặt bích và thông tin đấu dây. Nếu thiết bị đang hoạt động không ổn định, hãy mô tả thêm hiện tượng để hỗ trợ đánh giá.
Cảm biến mức màng CAMLogic có thể dùng tiếp điểm để điều khiển động cơ trực tiếp không?
Cần kiểm tra định mức tiếp điểm và đặc tính tải. Với động cơ cấp liệu, phải sử dụng mạch điều khiển và thiết bị đóng cắt phù hợp; không mặc định tiếp điểm cảm biến chịu được tải động cơ.
Các sản phẩm khác chúng tôi phân phối:
– Cảm Biến Mức Riels Instruments

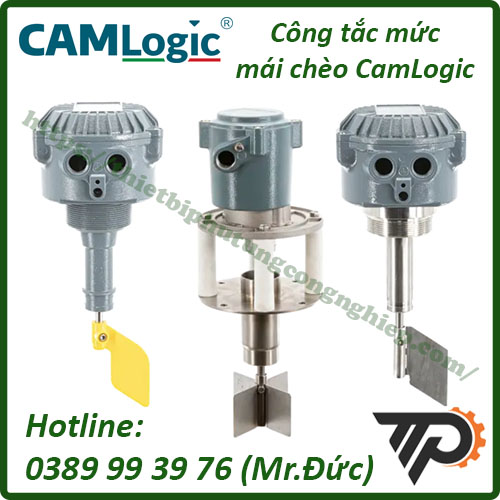

– Công tắc mức mái chèo CAMLogic
